退職を前に新しい兵器 STEPP-IR 2エレ（中古）お友達いないんです(^_^;)
（私の趣味、アマチュア無線アンテナづくり）

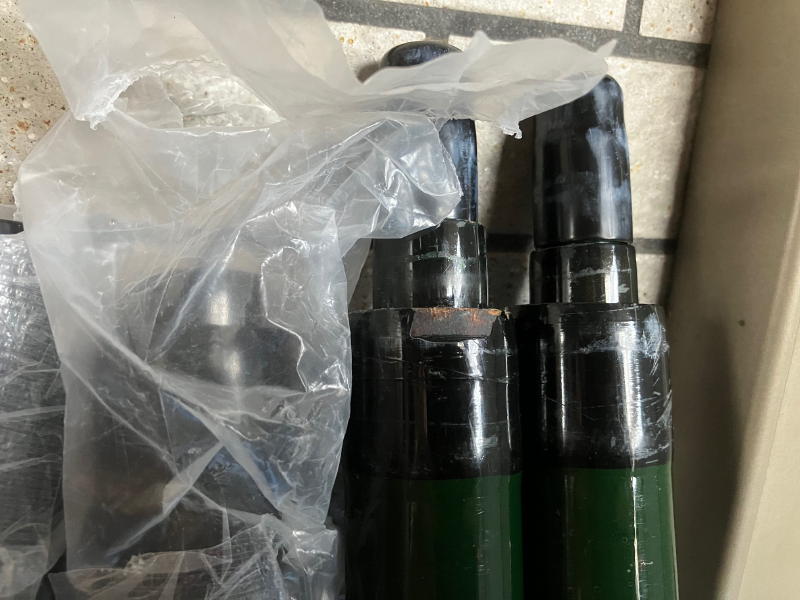

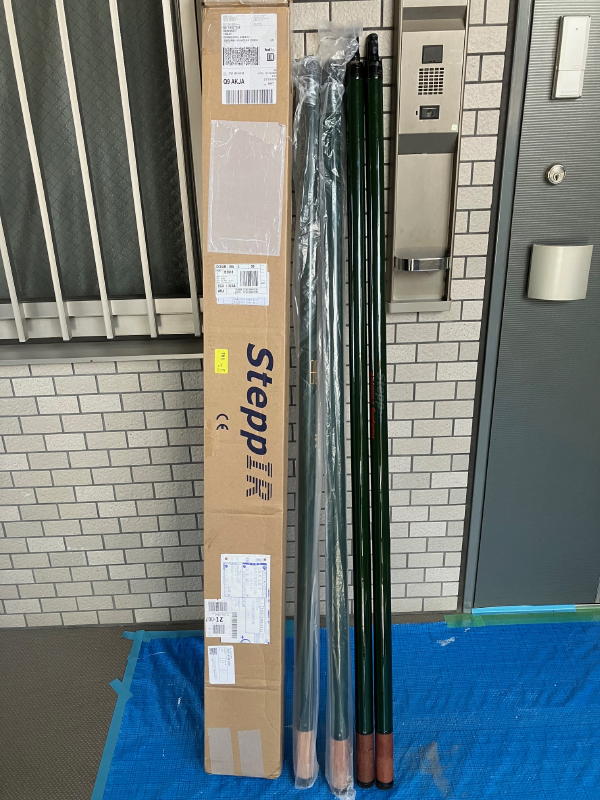

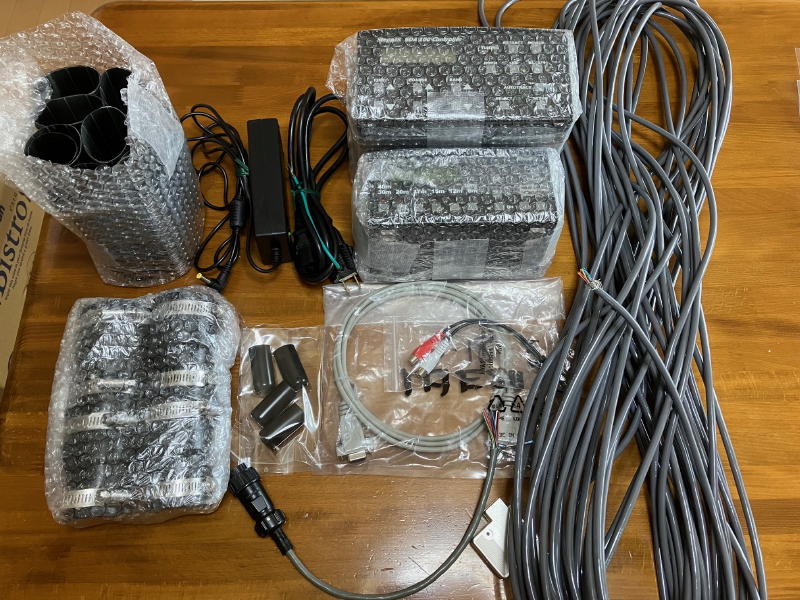

新兵器 着弾(6/1)
物価上昇に伴って値上がり前に、ハイバンドのアンテナを導入したい。
２社に見積もりをおねがいしたところ、STEPP-IRの中古を提案された。
コントローラーはSDA-100もversionUPした中古 (^_^;)

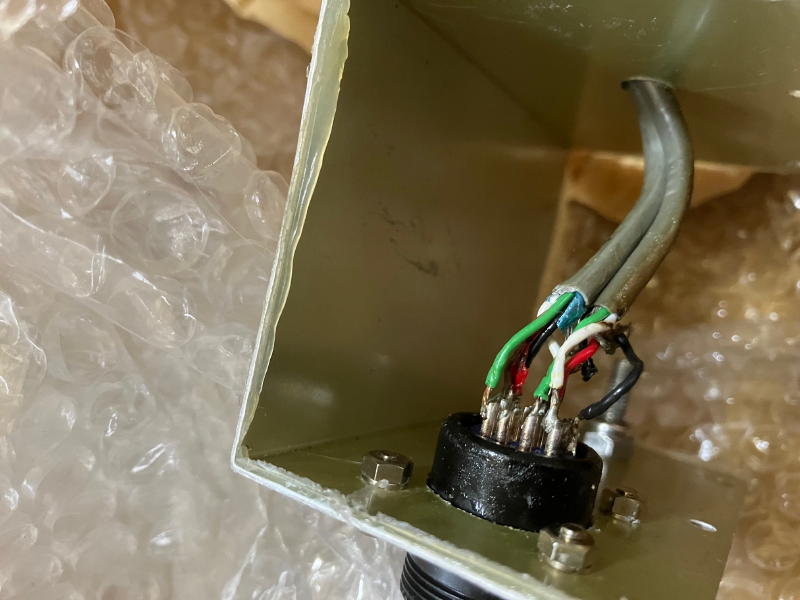

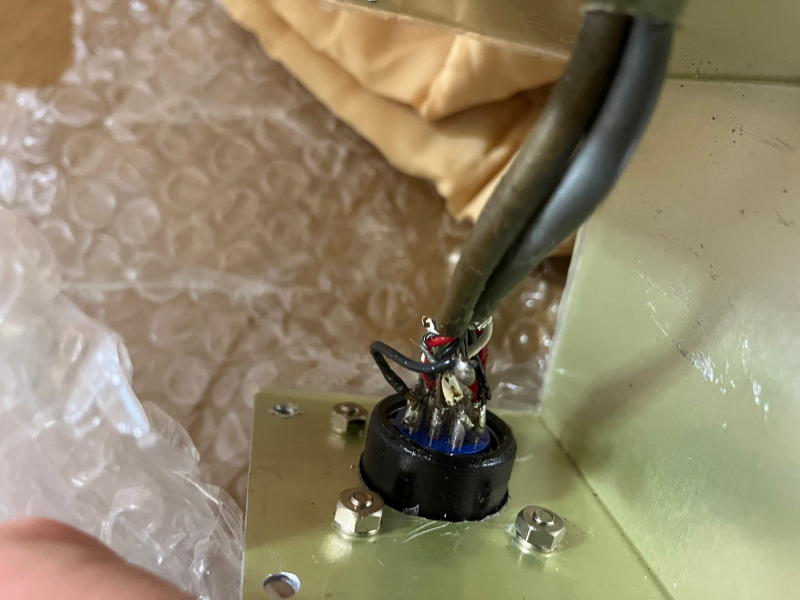

配線の確認(6/2)

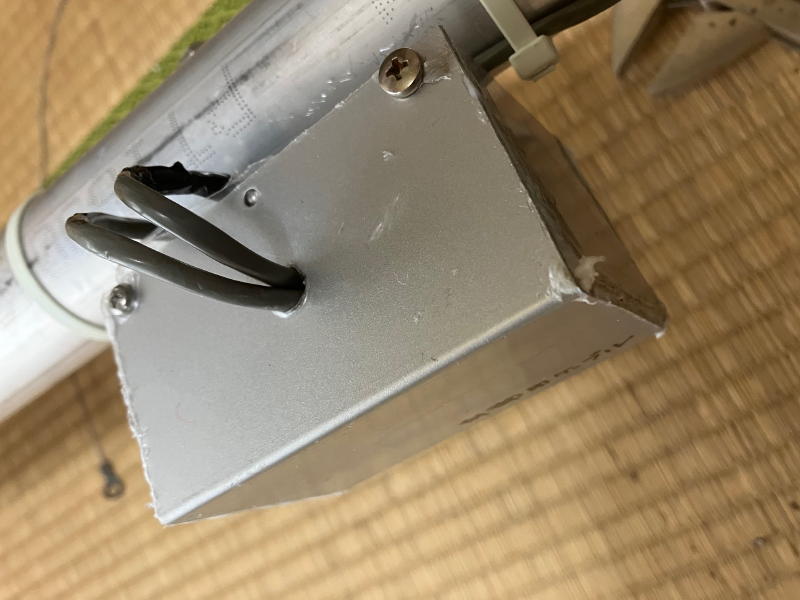

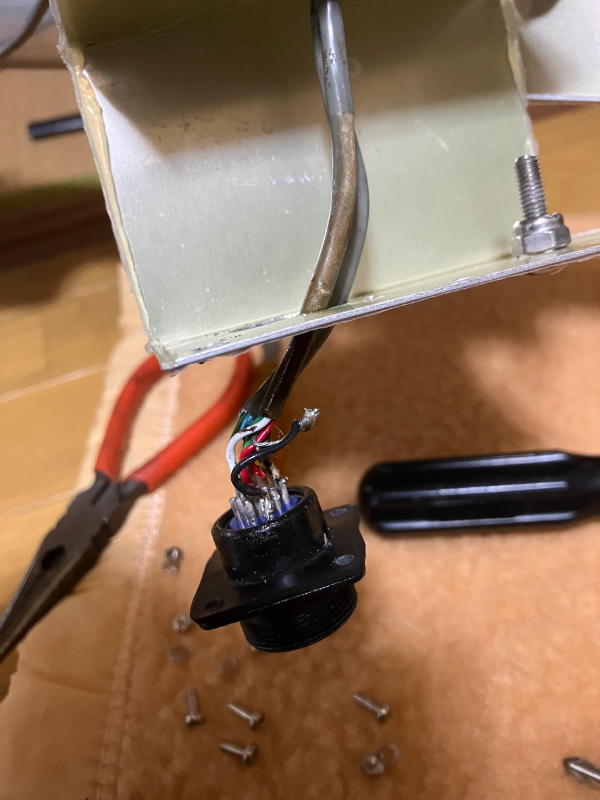

２個のEHU（というらしい）のコントロールを８芯のケーブルでおこなっているのだが、
コネクター部をどう配線したかわからないとのことで、分解。私のような素人のハンダ付けだった。

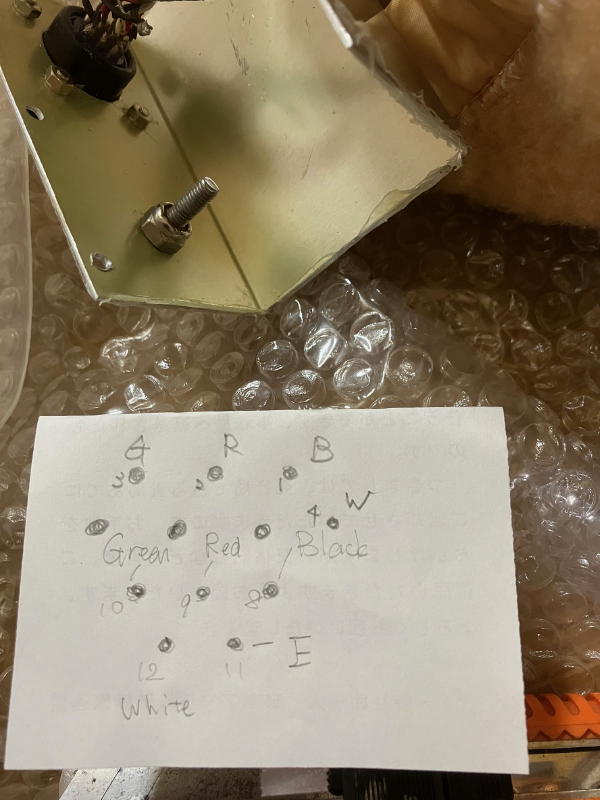

1-4がDriveEHU、8-10,12がDirectorEHUでした。11がシールド線。どうしてこんな順に？？

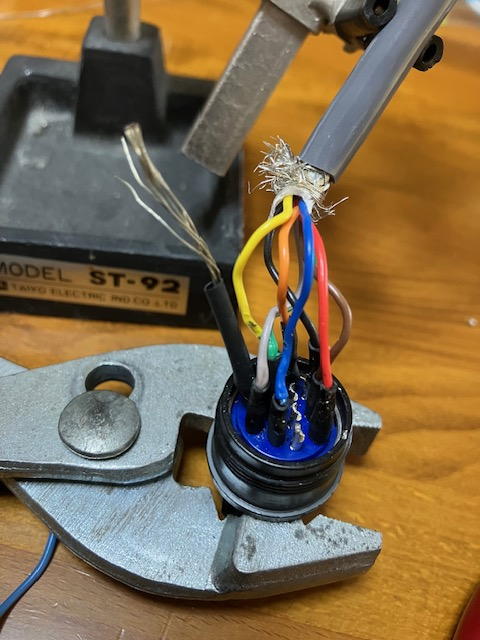

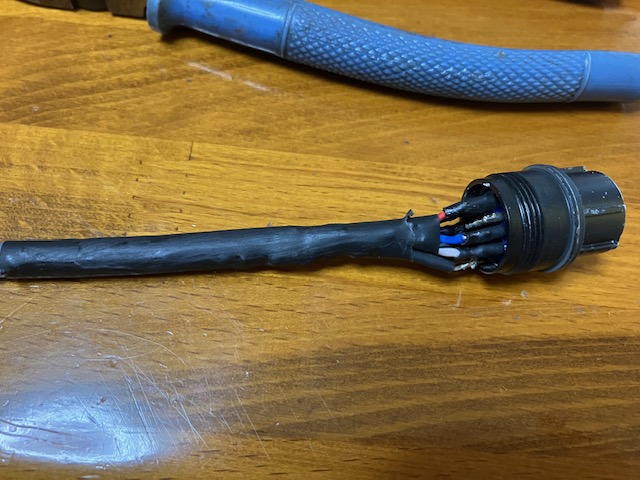

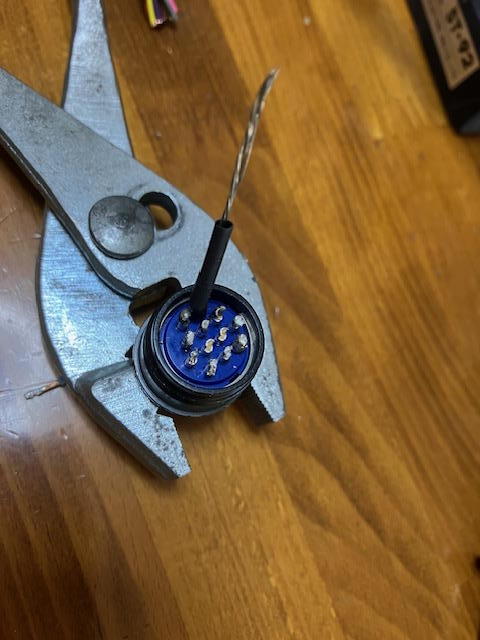

接続コネクターの配線(6/8)

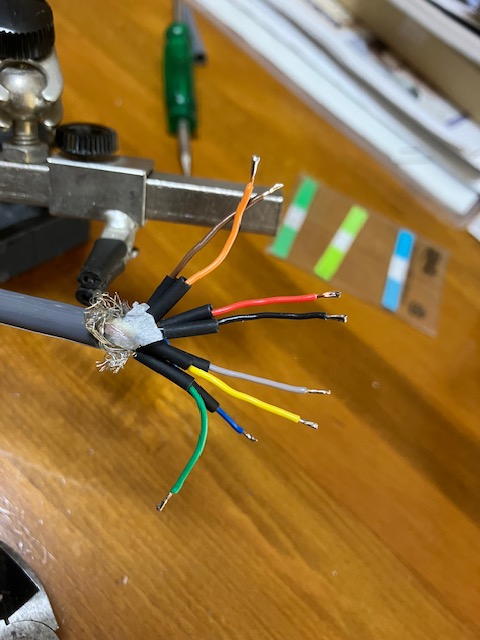

先のアンテナ側の配線を参考に、コントロール線８芯をハンダ付けする。
コントロールケーブルは30mものを準備したが、アンテナタワーとシャック内の配線を考えて、25mぐらいでいいはず。
D-SUB25側は、壁の穴を通してからつけることにする。

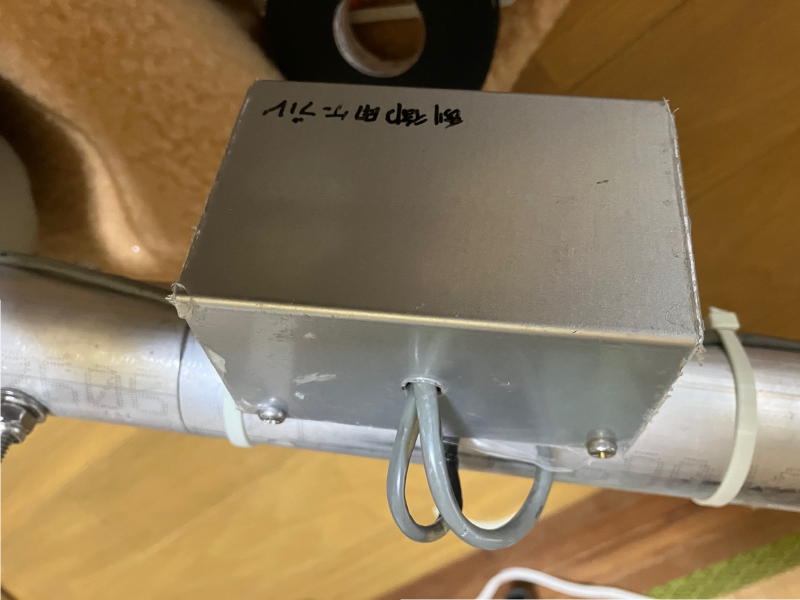

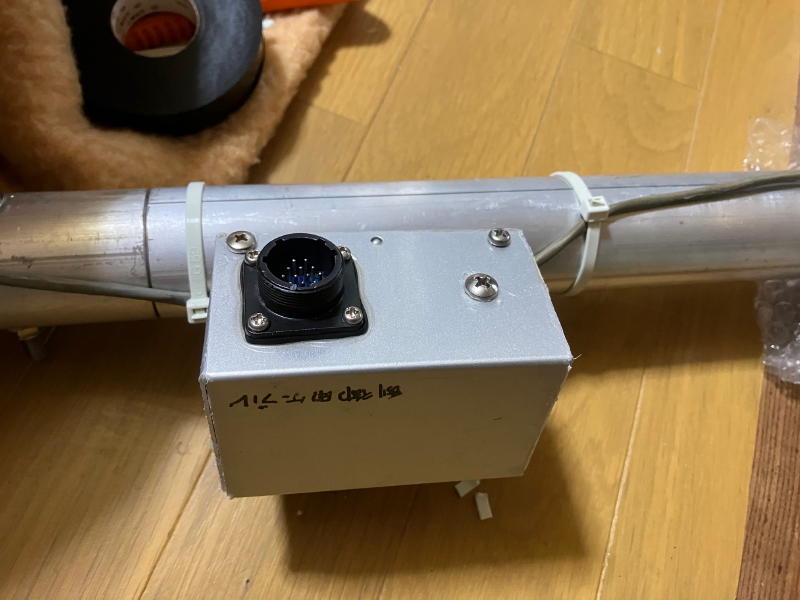

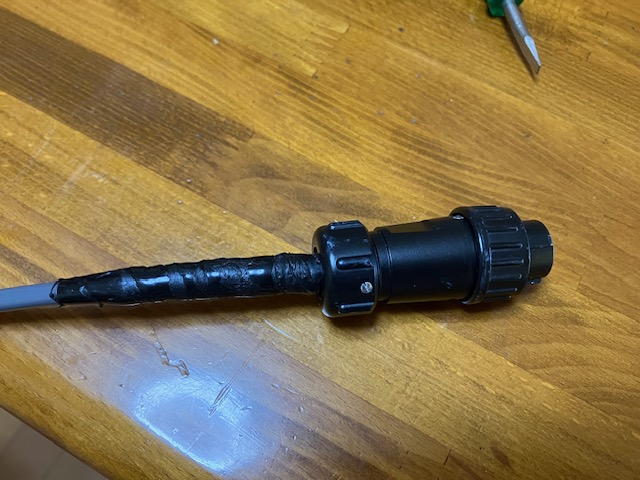

コネクターの防水と上下の組み換え(6/30)
１年ぶり。やっと配線。TESTモード(2025/5/4)
2024年のシャックは暑くて作業できなかった。やっと壁の穴にケーブル通したが、配線を考えて、３回通すことになった。orz
D-Sub25の接地側がわからずに、コントローラーを開けて、テスターで確認した。（裏側にバイパス配線）

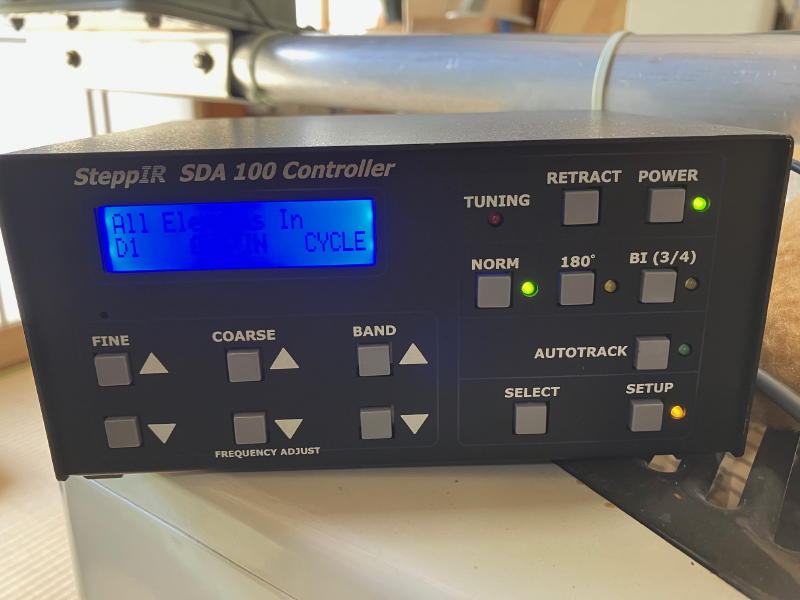

コントローラーをとりつけて、TESTモードから、Drive Directorがそれぞれ動くかの確認を行った。
午後はOKXが岡山から来るというので、買い物のためにでかけないといけない。やれやれ。
ケーブル末端を２階和室に退避させて、今日の作業は終了。さて、次はいつかな？

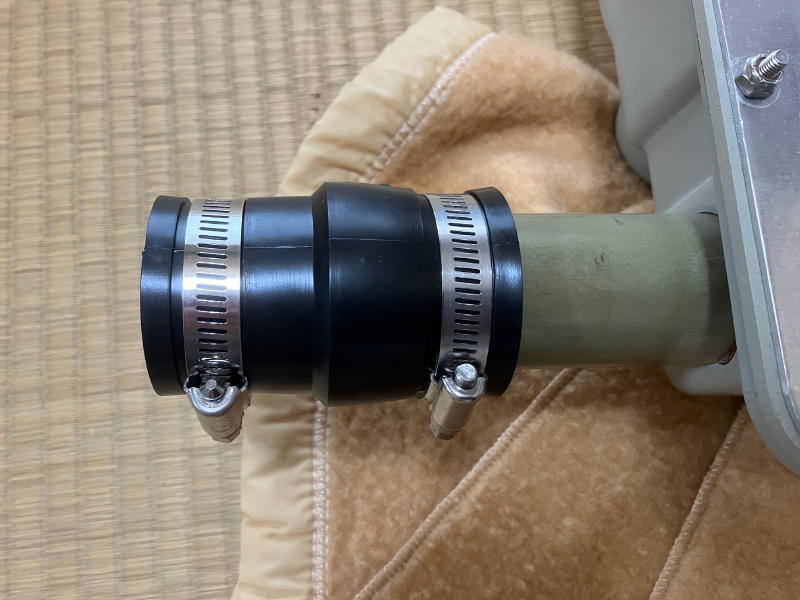

エレメントの展開。収縮チューブで固定(2025/6/7)
仕事の関係や週末の天候（雨または風）のために作業を進めることができなかったけど、来週梅雨に入るらしい。
１週前にコネクター部の防水。今日の午前に雨がパラパラ降ったが、午後には止む。風もなく曇りなら最適だ。

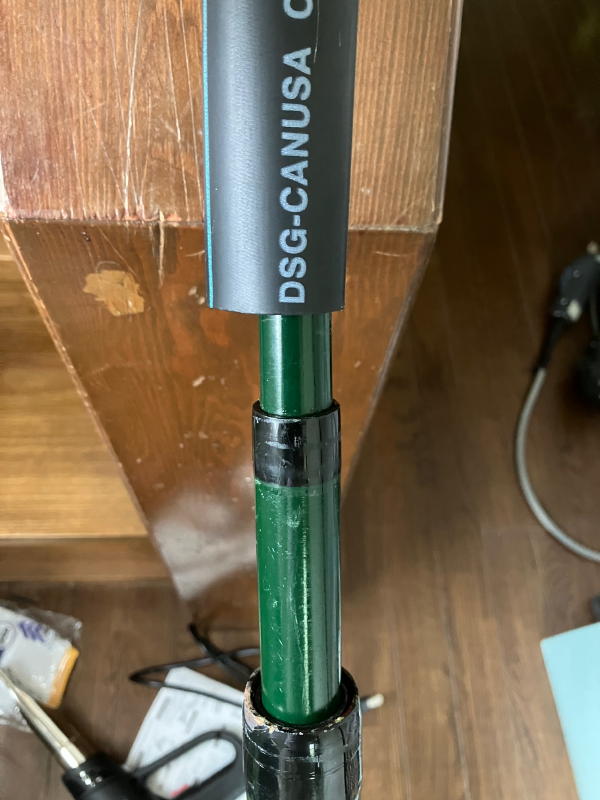

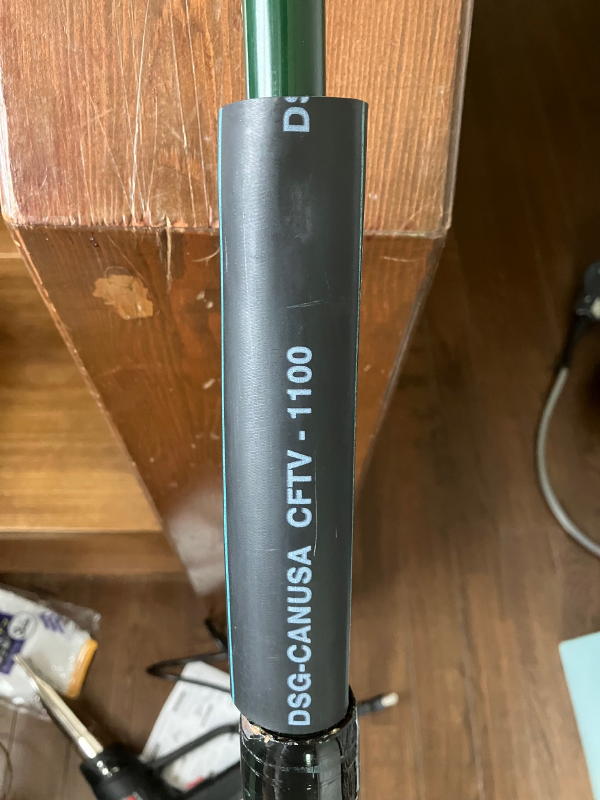

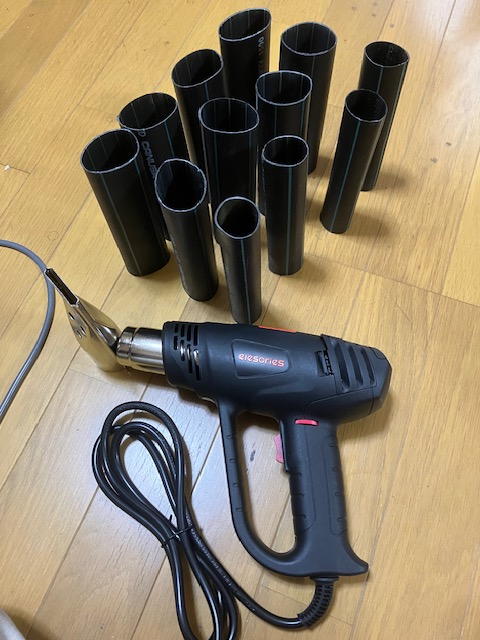

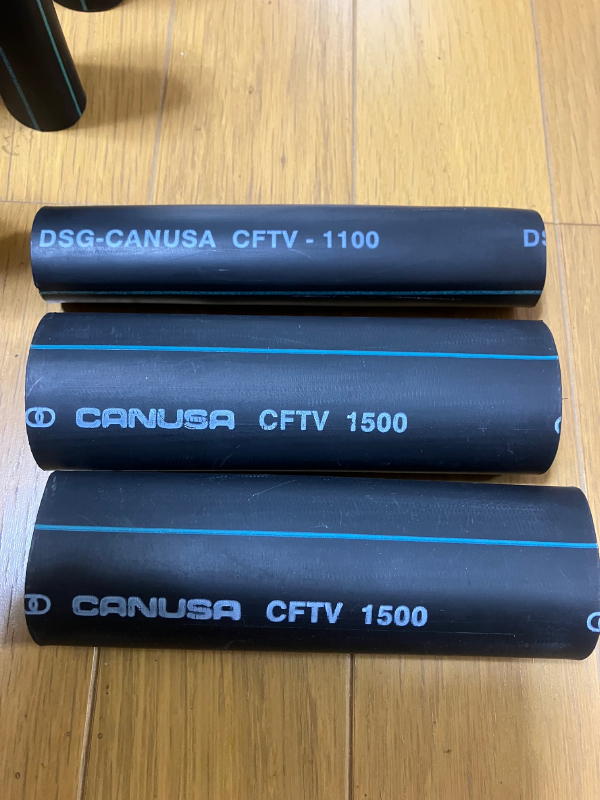

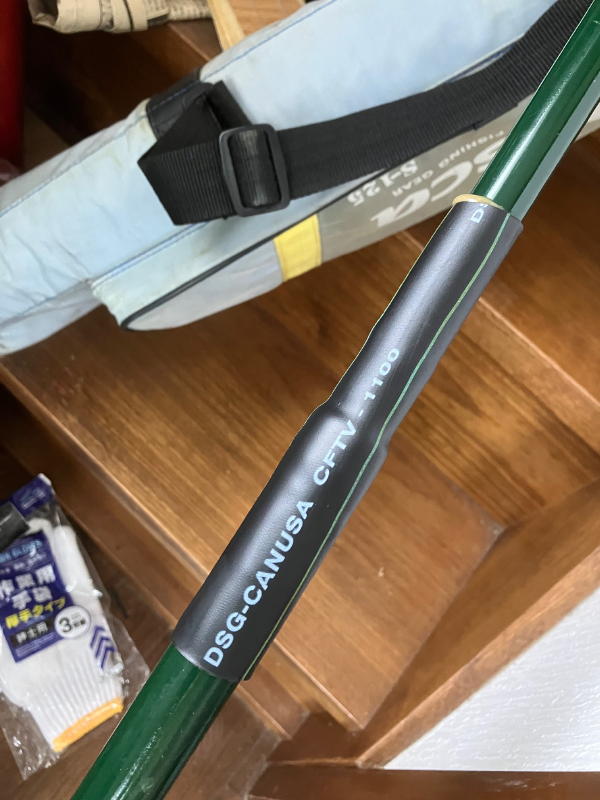

土曜の午前中にエレメントを伸ばす。業務用ドライヤー？をあてて、収縮チューブで固定。（内面には接着剤がある）
最初の１本は３か所の固定のために、３０分かかったが、最後の１本は１５分で済んだ。

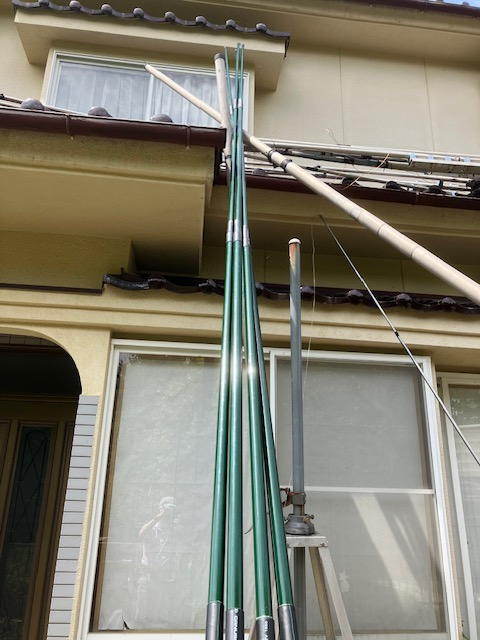

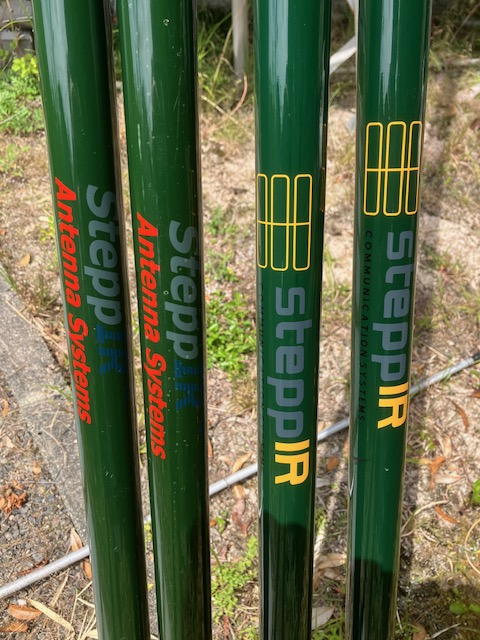

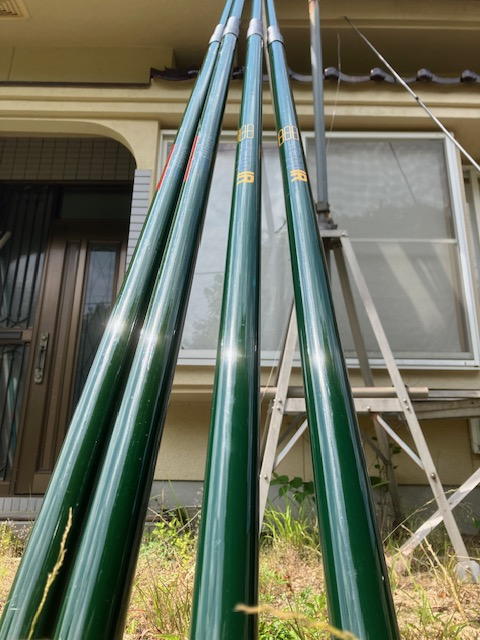

外は晴れていたので、エレメントを並べてみた。

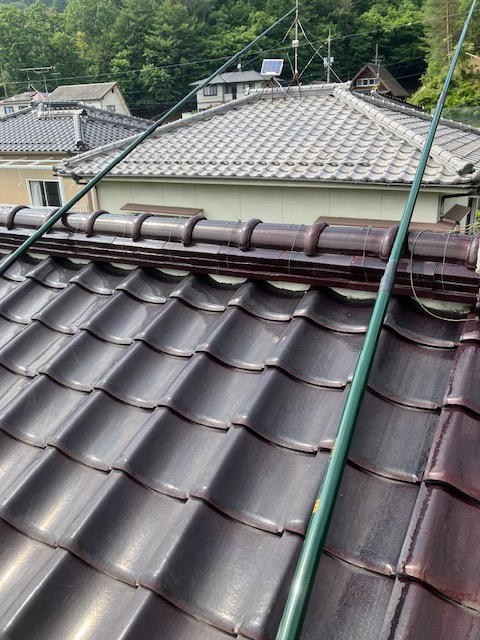

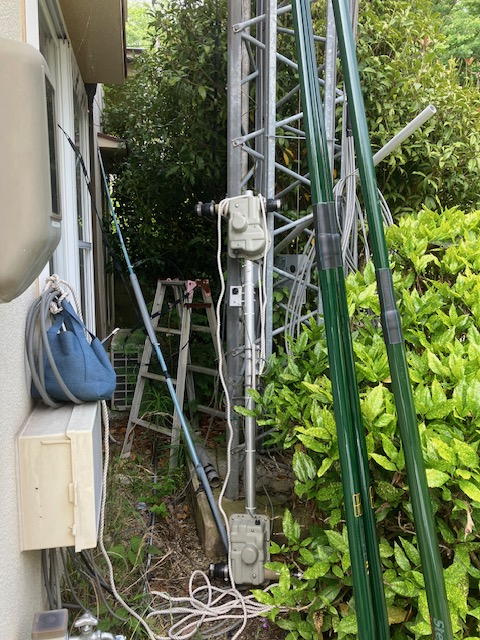

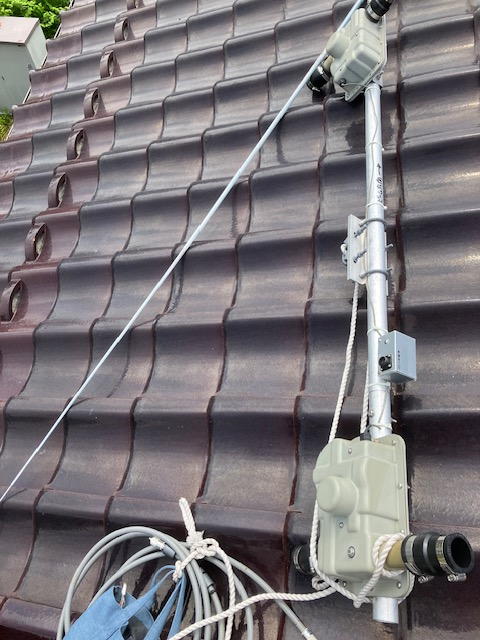

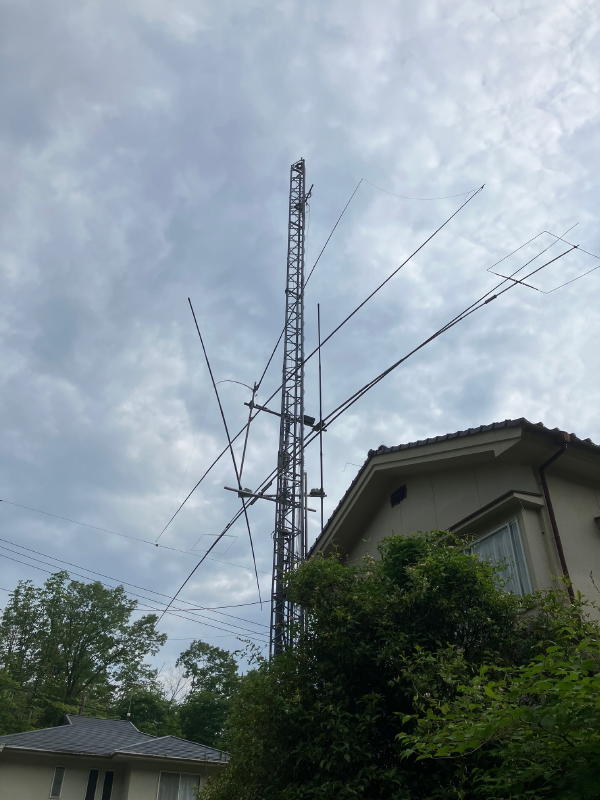

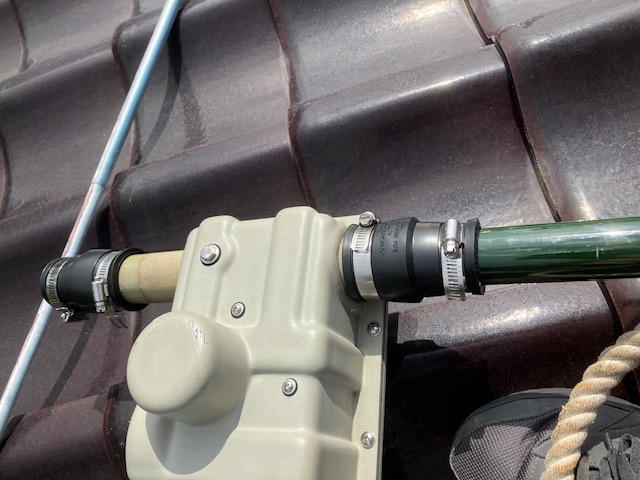

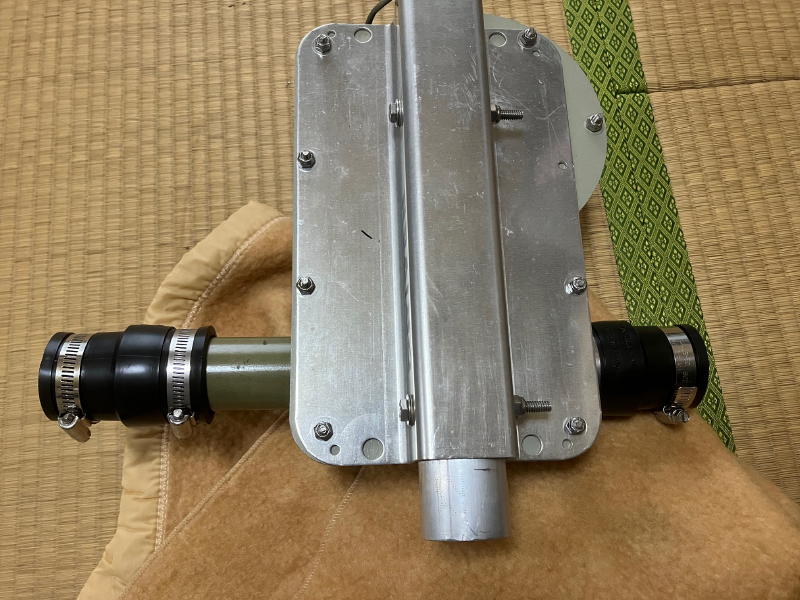

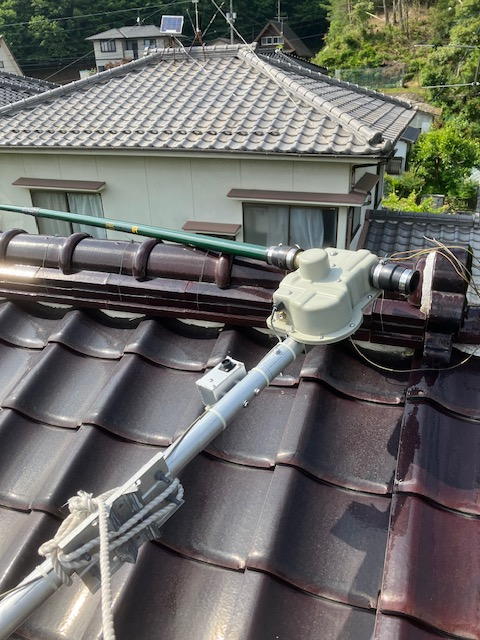

屋根の上で、ユニットにエレメント竿を取り付け。担いで、マストに持っていくも．．．(2025/6/7)

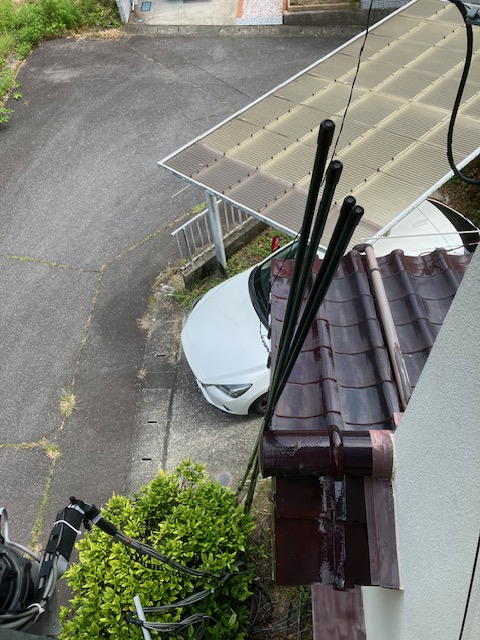

タワー屋根に上がると地上に戻ってまた上るのは体力が必要。工具、本体ユニットはローブを使って、エレメントは屋根の途中から引き上げる。
ユニット本体を引き上げたところ、エレベーターを屋根の高さまで下ろしていなかったことに気が付く。仕方ないので地上に。ついでにお茶補給。

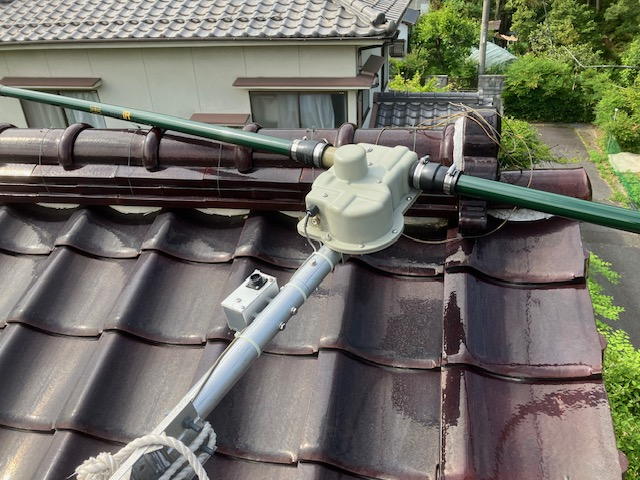

屋根の上で、エレメント３本を接続。最後の１本は、タワー、マストを挟むように取り付けた。このままマストまで回転させて持っていける（はず）
ロープを使ってブームを左手で引き上げる。ブームは右肩に載せて、途中、30mDPにエレメントを預けながら、クロスマウントでマストに固定。

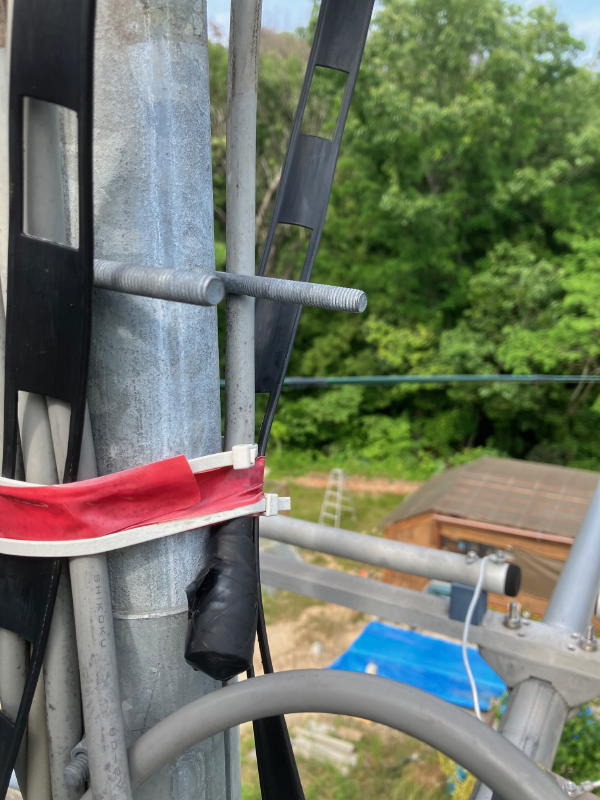

ここで問題が発生。40mDPには垂直に細いマストを取り付けて、V字に釣竿を展開している。このマストがSteppIRのユニットにぶつかる。

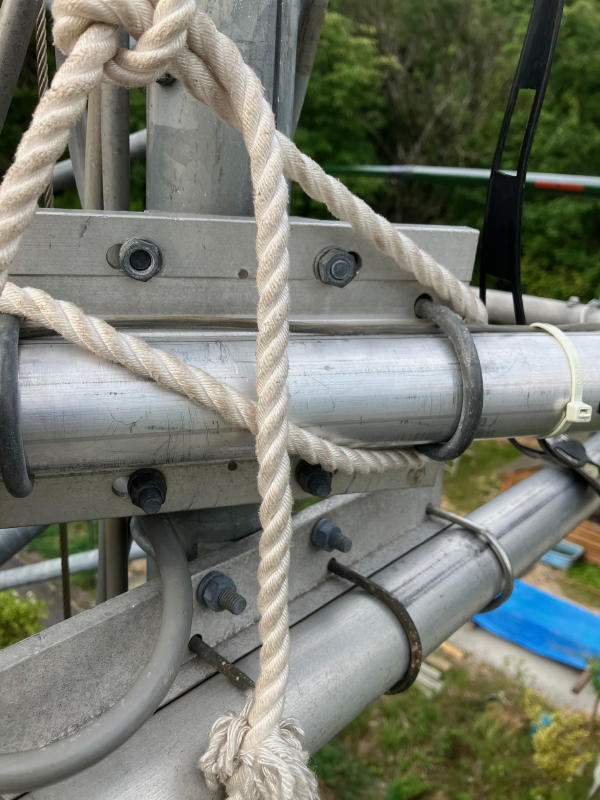

合わせて、U字ボルトがクロスマウントの穴に通らない。１時間近く苦闘しながらマストに固定できた。
そして、ブームは40m、30mDPのブームに平行にできなかった。30mDPに接するかたち。同軸ケーブルもリモートSWからは長すぎたので給電は先に。。。
疲れたので、同軸接続は明日以降に。
屋根の上では、太陽が照って、瓦も熱くなっていた。悪戦苦闘しているタイミングでは、曇り空で助かった。
コントロールケーブルをコネクターに取り付けたけど、ケーブル引き回しは後日に。40mDPの垂直マストをどう回避するかによるか。
久しぶりに屋根に上って、右足の拇趾がけいれん（こむら返り）。マスト取り付けの苦闘中に、左足けいれん。
そして、屋根から降りる準備をしていたら、片頭痛発作の閃輝暗点。地上に降りたら、手のこわばり、全身の筋肉痛。
コネクター部の防水のために、もう一度屋根に上ったけど、へとへとでした。
さて、同軸給電部接続と、30mDPの引き離し？はいつになるやら。
30mDPを取り払う(2025/6/8)
日曜の午前、30mDPを取り除いて、SteppIRのブームをほかのブームに平行に合わせた。
雨が降り出したので、安全を考えて、これで中断。給電部同軸は取り付けられなかった。
九州北部と四国が梅雨入りとのこと。このまま雨が続けば、中国地方も梅雨入りか。晴れ間の週末に期待しよう。
給電ケーブルをRCS#4に接続(2025/6/13)
金曜の午後、時間給を取って早くに浜田を出発、帰路に。山陽道をそのまま宮島SAまで行き、廿日市シャック着。雨もなく屋根に上がる。

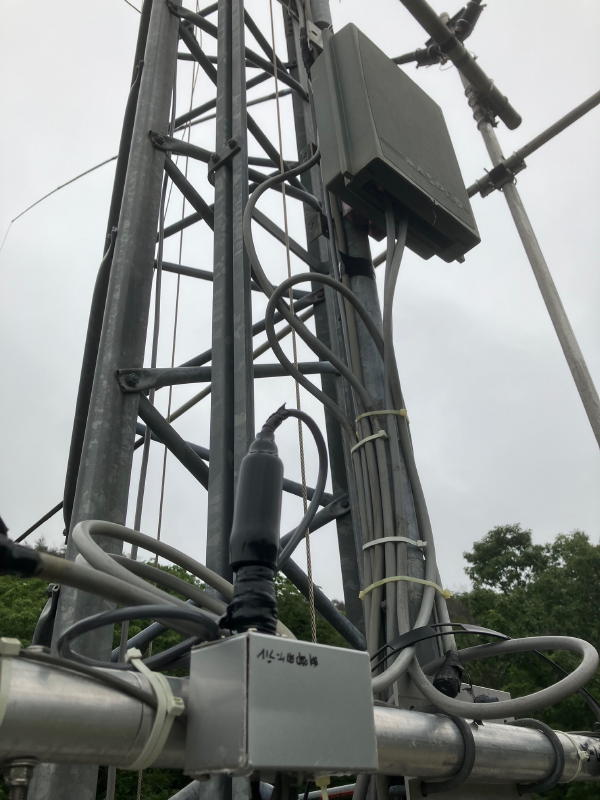

RCSアンテナSWの再利用。#4に同軸を接続。防水処理。ついでに、80mDP、40mDPの回転を戻す。冬から回転して傾いていたもの。
コントロールケーブルをひとまず仮に固定し、エレベーターを途中までUP。しばらく使っていなかったリモートSWのRCS4を無線機につなぐ。

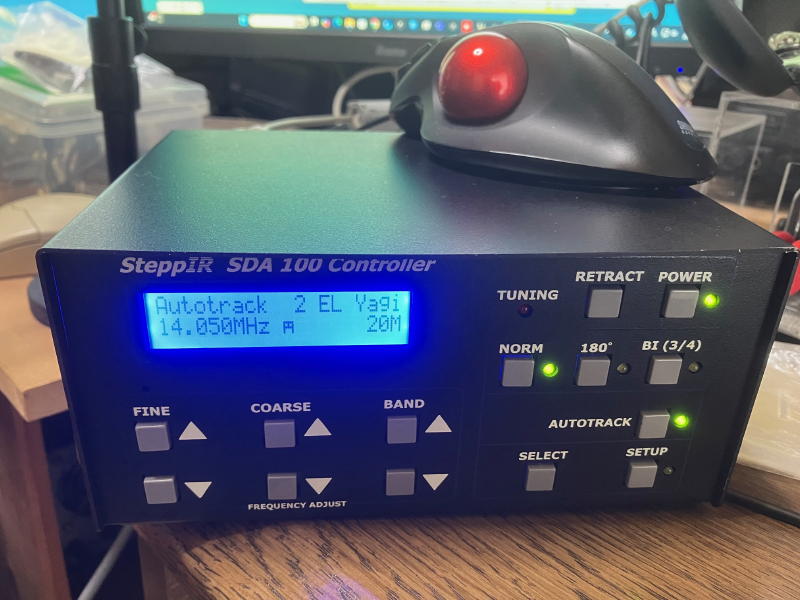

FT101を10mバンドにして、SteppIRのコントローラーSDA100をON。バンドを10mにすると動作した。FT101受信画面もノイズが入ってる。
12m,15m,17m,20mと受信しながら、SDA100のバンドをチェンジしたら、うまくノイズレベルがUP。SDA100の24V電源はUPSに直接接続。
最初のキャリブレーションをおこなって、送信してみた。17mはSWR2を超えるが、そのほかは初期値のままでSWR1.5未満。
いったん電源を落とし、FT101の232cとケーブル接続。SDA100のSetupでケーブルBaudを9600とし、FT9000Dを選択。
バンド切り替えがうまくいくことを確認。バンド内もダイヤルを動かすとAutoで追っかけてくれる。ひとまず成功。
毎土曜朝はA1ClubのOAMで明日6/14は40mバンド。PCから40mバンドを選択しても、SDA100は動かない。80mも動かない。

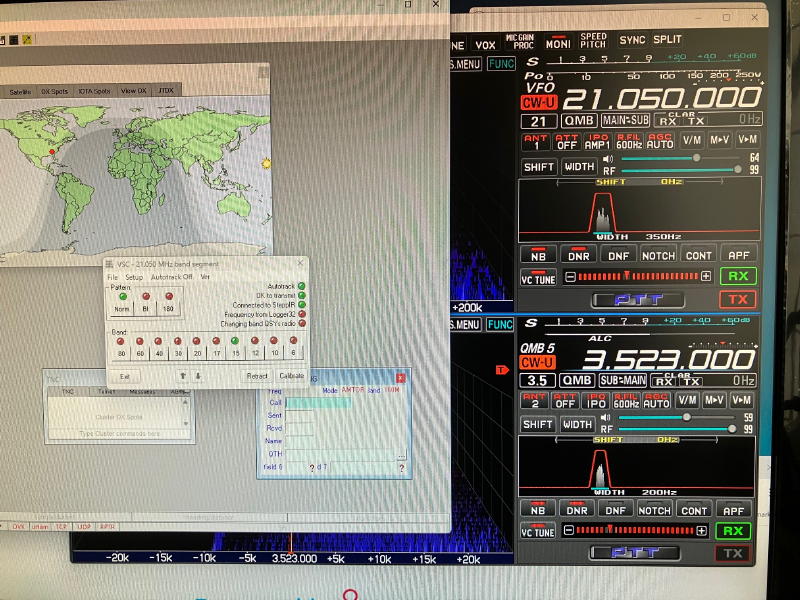

PCアプリから、20mにしたら、ちゃんと動作した。当たり前だけど、すばらしい。ひとまず、動作している。
この週末は雨予報なので、ここまで。遠隔操作の場合PCからモニターできないか。撤去した30mDPはどこに取り付ける？
やっと動作して動き出したら、SteppIR Communication Systemsからメール
SDA100 円マーク(2025/6/14)
