アンテナ直下切替機(AMERITRON RCS4)
AMERITRONの切替機は手元で無電源、プラス、マイナス、そして交流の４電位をメインの同軸にのせて、
リモートSW本体でそれを判断してリレーを動作させ、４本の同軸ケーブル(アンテナ)を切り替える優れものです。
同軸以外のケーブルは必要ありません。
準備（2010年4月17日）
RCS-4切替機本体を元ケースから取り出し大きめの防水ケース(マスプロ電工製)に取り付けました。

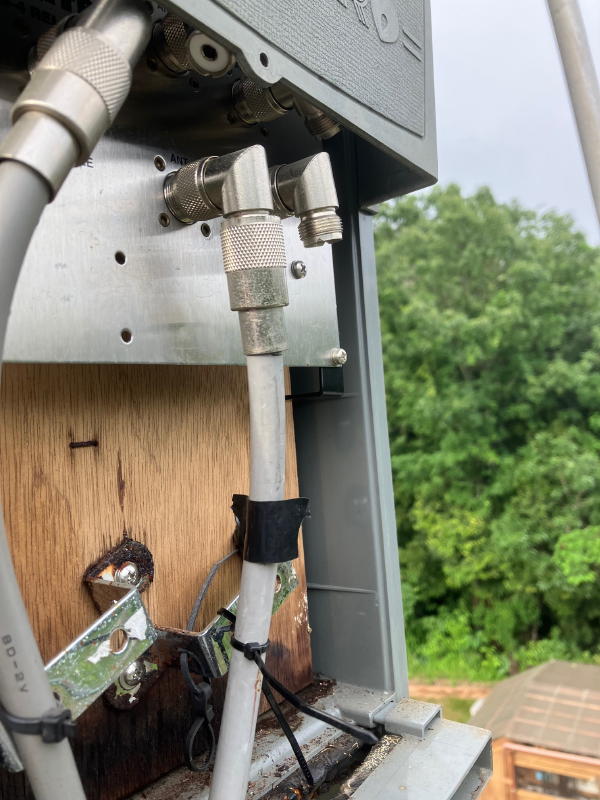

そのままではケーブルが収まりませんから、L型コネクターを使ってケースに収めました。
防水ケースの下部から一定のスペースがありますので、コネクターは防水処理はしません。
防水ケースにUHFのトランスバーターを収めていたOMさんの活用方法を応用したものです。Tnx JA4GCM
マストに設置（2010年5月8,22日）
コネクターの接触不良で一旦下ろすも、22日に再度取り付け。ケーブルは整理されるが、アンテナは増える？
リモートSWの1番に30mRDP、3番にR401DX。2、4番が空きです。hi
ケーブル交換(2019/11/10)
AMERITRONの切替機の同軸ケーブル(アンテナ)を整理しました。
SW1はNC、SW2=マルチバンド八木、SW3=30mRDP、SW4=20mRDP（予定）
CD78と40mM型釣竿RDPは直接単独給電です。
10年の経年変化あるも、RCS4、コネクターはきれい。
#1=No-connect #2=multiband Yagi #3=30mRDP #4=20mDB-RDP(Nov 23,2019)
ローテータコントローラーRTC-59にオプションSW基盤を取り付ける(2020/10/24)
アンテナ切替器RCS-4を外部から切り替える？コントローラーにバイパス回路(2020/10/24)
無線機のアンテナ端子数には限界があり、30m、20m、17-6mの３本のアンテナをAｍeritronRCS-4を使って切り替えている
このRCS-4はマストのSWを手元のコントローラーで手動で切り替えることから、遠隔無線局では切り替える（選択すること）ができない。
そこで、コントローラーのロータリーSW部にバイパス回路を作って、PC－USBから切り替えることにしたい。
ローテーターをPCからコントロールするRTC-59にはSWボタンがあるので、JA4BUA桒原OMからオプションSWを購入して取り付けてみた。
さて、うまくいくか。配線に使う線がなかったので、今日はここまで。(2020/10/24)
RTC-59とアンテナ切替器RCS-4を接続。遠隔で切り替え(10/31)
秋月電子の通販で手に入れたジャンパー線を使って、RTC-59とRCS-4を結線してみました。
FBに切り替えできています。が、SWを２つ同時にONにしてしまうと、RCS-4内部の電源ラインフューズ（１A）が飛ぶ！(2020/10/31)
